03 / Säkrare arbete på tak
CAD-stegen
CAD-stegen är en modulär takstege i aluminium, utvecklad från grunden för takarbete. Helsvetsad, lätt och anpassad för olika taktyper – inklusive falsade plåttak – och kan även användas som vikstege, plattform eller rak stege vid andra arbetsmoment.
- Ställbar nockdel med integrerad gradskiva
- Kulhjul och 28 mm frihöjd med 3 mm skydd monterat
- Vikstege, plattform/U-form eller rak stege
- Modulär – kan förlängas, kortas och repareras
Lätt & stark
Helsvetsad aluminiumkonstruktion med låg vikt. Samma profil används på långsidorna och på tvären, 50 mm utvändigt och 25 mm invändigt.
Takanpassad
Utformad för alla taktyper. Med 3 mm skydd under stegen blir den faktiska frihöjden 28 mm, vilket ger frigång över plåtfalsar. Kulhjulen gör förflyttningen skonsam mot underlagspapp och känsliga ytor.
Modulär
Förläng, korta och anpassa efter arbetet. Kopplingsdelen låses genom 8 mm-hålen i stegens ändar, och en skadad ände kan kapas tillbaka och användas vidare.
Detaljer 1–8
Delarna som gör skillnad i det dagliga arbetet.
Modulära delar, skydd, avlastning och extra säkerhet. Varje detalj är framtagen utifrån verkliga arbetsmoment på tak.

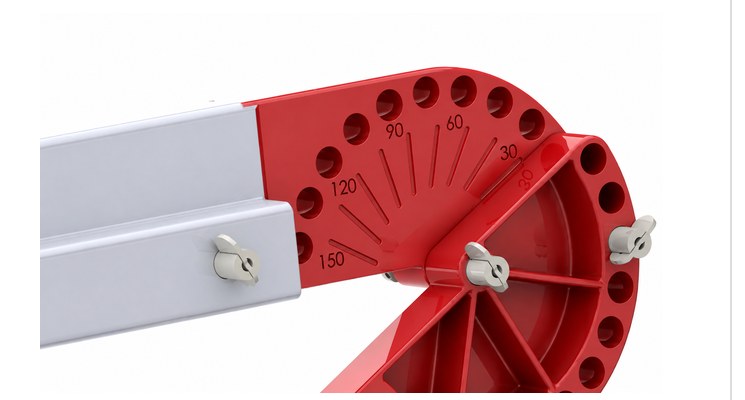

Ställbar nockdel med gradskiva
Snabb justering för olika takvinklar. Den integrerade gradskivan ger en snabb och tydlig avläsning av takets lutning.

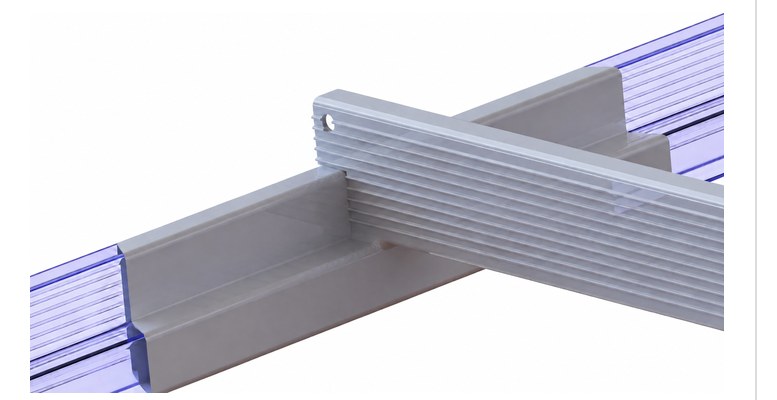

Stegkonstruktion – 25 + 3 mm
Samma profil används på långsidorna och på tvären: 50 mm utvändigt och 25 mm invändigt. Den tvärgående profilen är urjackad och ligger ovanpå, vilket ger 25 mm upphöjning. Konstruktionen är helsvetsad och varje steg har 6 mm hål på höger och vänster sida för tillbehör.

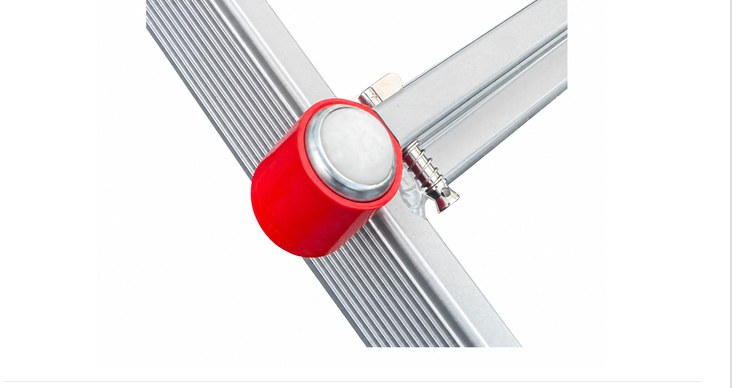

Kulhjul för smidig förflyttning
Vid användning är hjulen riktade uppåt. När stegen ska flyttas vänds den så att hjulen möter underlaget – då kan stegen enkelt förflyttas uppåt, nedåt eller i sidled, även när man arbetar ensam från ställningen. Hjulen minskar risken för skador på underlagspapp och andra känsliga takytor.

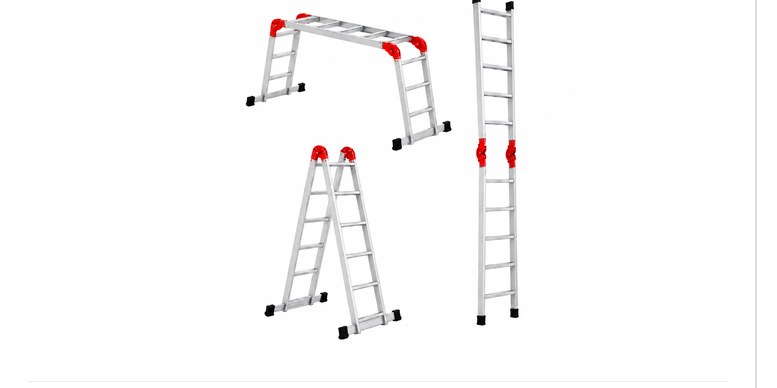

Forma stegen efter taket
CAD-stegen kan byggas ut med fler sektioner till önskad längd och formas efter takets utformning. Den kan följa olika vinklar och nivåer och användas som vikstege, plattform/U-form eller rak stege. Ett flexibelt system som anpassas efter taket och arbetsmomentet – inte tvärtom.

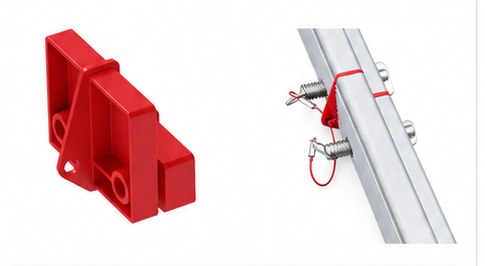

Förlängning & kopplingsdel
Stegen förlängs med en separat kopplingsdel som låses genom 8 mm-hålen i stegens ändar. Konstruktionen saknar fast hona/hane. Om en ände skadas kan den kapas tillbaka till nästa steg, nya hål borras och stegdelen användas vidare.

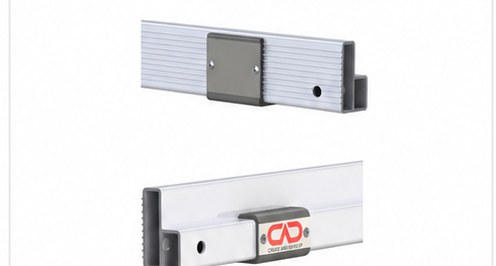

Skydd & märkning
Skyddsdetaljen skapar ett 3 mm skydd mellan stegen och takytan och minskar risken för direktkontakt och repor. På insidan finns märkning som identifierar CAD som tillverkare. Utsidan kan förses med ägar- eller företagsmärkning för enkel identifiering på arbetsplatsen.

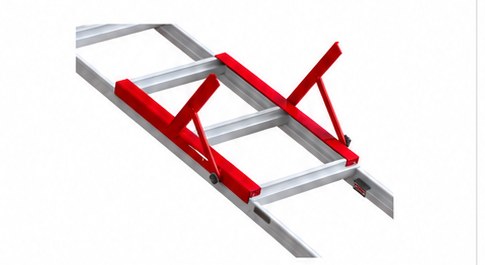

Supporter för avlastning
Supportern monteras på båda sidor av stegen och används för att avlasta och stödja material under arbetet. Den ställs in och låses i önskat läge för exempelvis vindskivor eller plåtdetaljer, och kan kompletteras med en träskiva som avställningsyta – exempelvis för en hink.

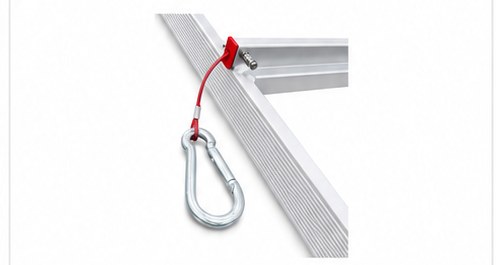

Vajer med karbinhake
En enkel extra säkerhetsdetalj för att säkra verktygshink eller annan utrustning så att den inte glider eller faller ner vid arbete på tak.
Från arbetsmetod till system
Varför CAD-stegen?
Vid takarbete har hantverkare i generationer varit hänvisade till hemmabyggda trästegar. De används fortfarande eftersom det länge har saknats ett smidigt system utvecklat för själva takarbetet. Trästegar är inte anpassade för olika taktyper, och en skadad eller instabil stege kan innebära en allvarlig risk.
Det finns kroklösningar för vanliga stegar, men de löser inte behovet av frihöjd över plåtfalsar eller möjligheten att snabbt förlänga, korta och anpassa stegen.
CAD-stegen är utvecklad ur lång praktisk erfarenhet av takarbete och efter en allvarlig risksituation där en trästege gick sönder under pågående arbete. Händelsen blev startpunkten för att utveckla ett säkrare och mer genomtänkt system anpassat för tak – lätt, modulärt och anpassat för olika taktyper, inklusive falsade plåttak.
Utformad för alla taktyper
Kulhjul för smidig och skonsam förflyttning
28 mm faktisk frihöjd med 3 mm skydd monterat
Kan användas som vikstege, plattform/U-form och rak stege
Helsvetsad aluminiumkonstruktion med låg vikt
Supporter och fästpunkter för tillbehör
Modulär – kan förlängas, kortas och repareras
Skydd och tydlig märkning av tillverkare och ägare
Säkerhet framför allt
Ta inga onödiga risker – jobba säkert.
CAD-stegen är utvecklad för att göra takarbetet mer anpassningsbart och ge hantverkaren ett genomtänkt alternativ till provisoriska lösningar. Rätt arbetsmetod, rätt fallskydd och rätt utrustning ska alltid användas för det aktuella arbetet.
28 mm
Faktisk frihöjd med 3 mm skydd monterat (25 + 3 mm).
Flera lägen
Forma stegen efter taket och arbetsläget. Koppla ihop segment för att förlänga stegen hur långt som helst, och lägg till valfritt antal knäck för olika nivåer. Designen gör att stegen ligger plant även i rak form.
Svensk
Svensk uppfinning · designskyddad – utvecklad utifrån verkliga arbetsmoment på tak.
