01 / Svenskutvecklad · Patentsökt
IceGuard

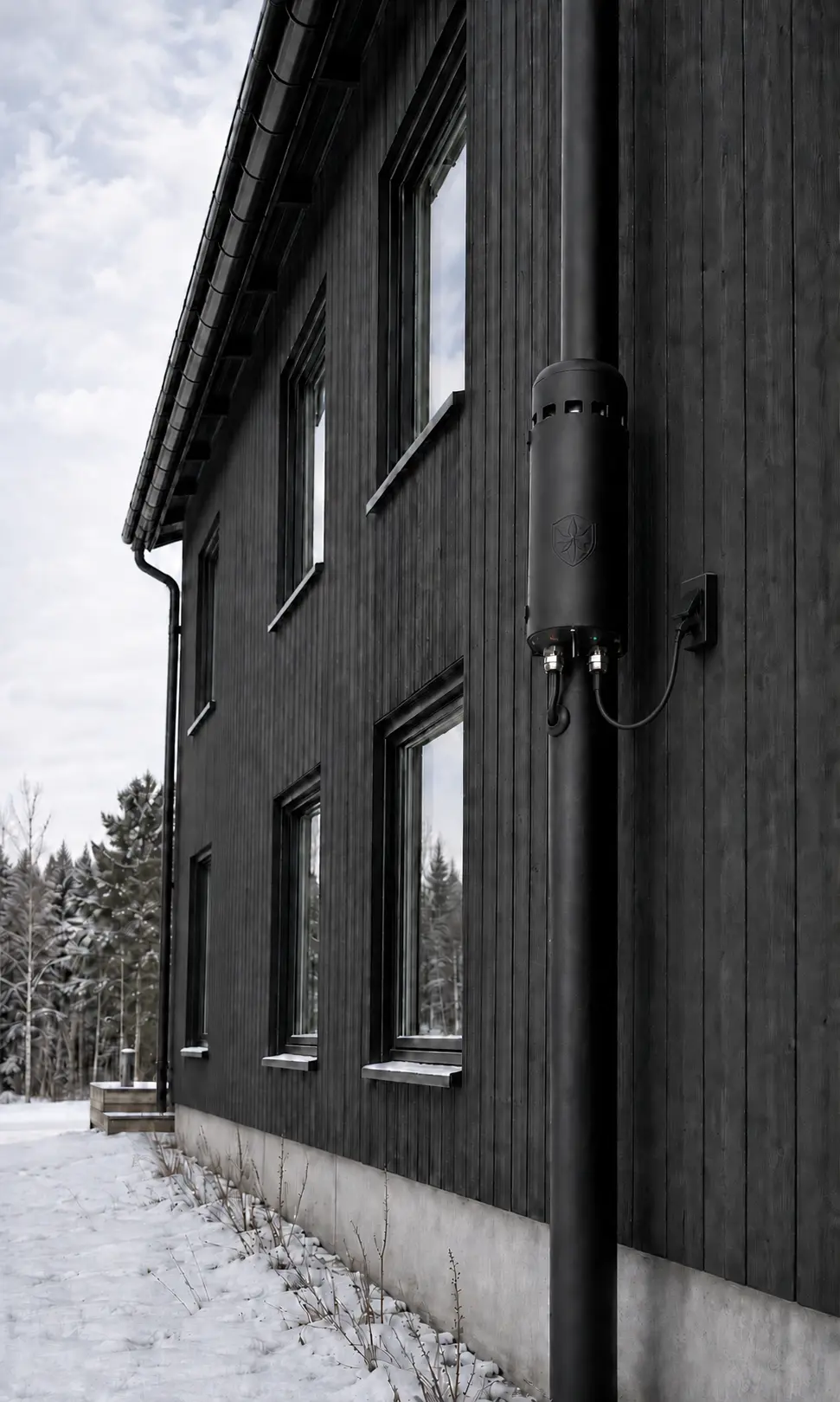

IceGuard är den nya standarden för isfria stuprör. Enheten monteras utvändigt på stupröret och blåser varm luft uppåt genom röret så att is inte bildas. Trådlös AI-kommunikation kopplad till den lokala väderprognosen anpassar driften efter rådande och kommande väder, och systemet styrs och övervakas via appen.
- Trådlös AI-kommunikation kopplad till väderprognosen – styrs och övervakas i appen
- Sensorstyrd drift mellan 0 °C och –10 °C, justerbart intervall
- Utvändig montering – inget hinder placeras inne i stupröret
- Tre effektnivåer: 200W, 300W och 450W – ca-värden anpassade efter stuprörets höjd
- Aluminiumhölje, IP45-klassad, CE-märkt och utformad för att uppfylla relevanta krav enligt AMA – 5 års garanti
Från erfarenhet till innovation
Med 20 års erfarenhet inom takarbeten och installation av stuprör blev det tydligt att traditionella värmeslingor ofta är både ineffektiva och kostsamma i längden. IceGuard är resultatet av den insikten – efter omfattande utveckling och tester har vi ansökt om patent för innovationen.

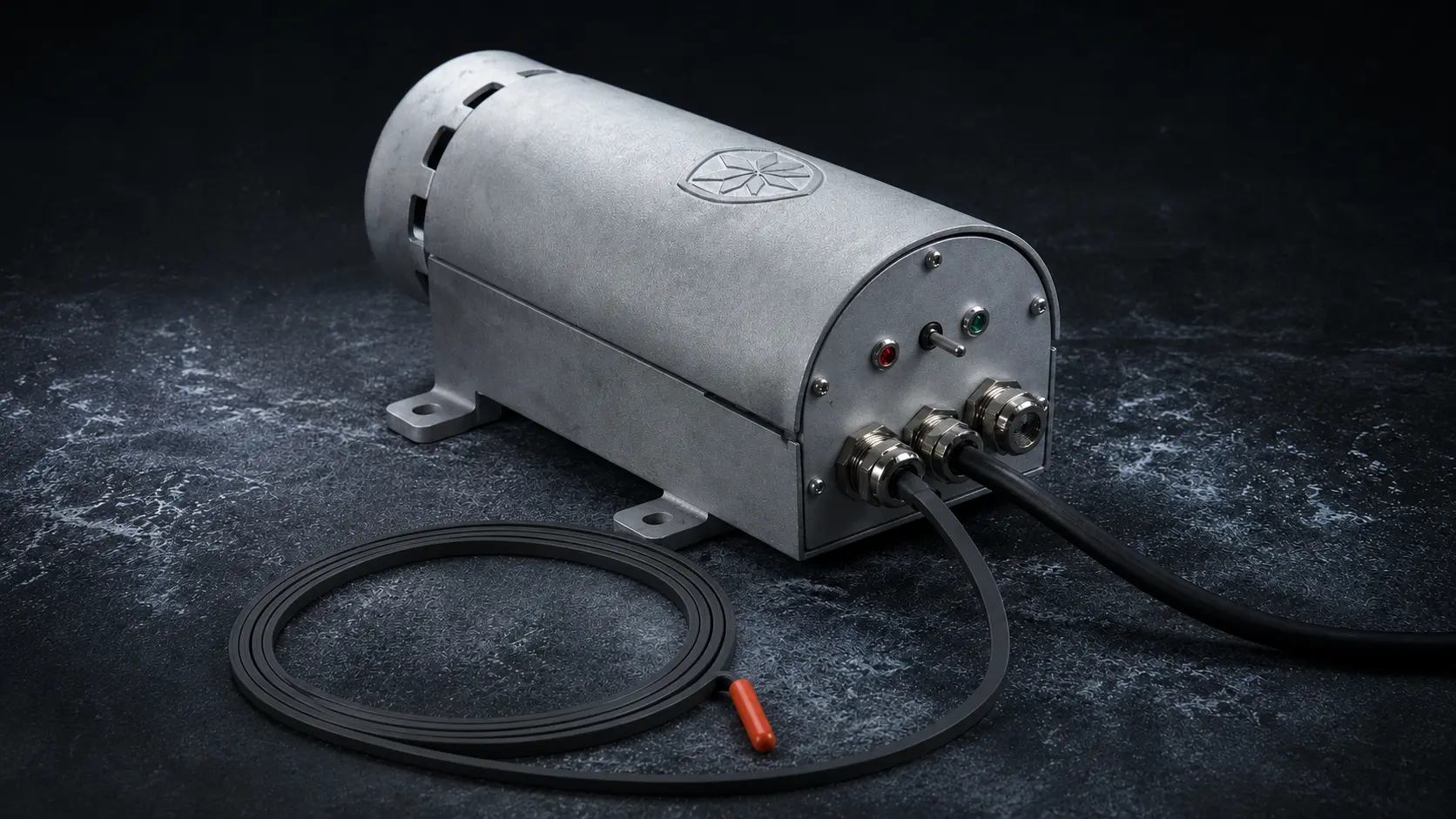

Vad är IceGuard?
En elektriskt driven enhet som monteras på utsidan av stupröret och blåser varm luft uppåt genom röret. Värmen styrs av en inbyggd sensor som aktiverar enheten mellan 0 °C och –10 °C, den kritiska zonen för isbildning. Varje enhet fungerar oberoende, så effektförlust uppstår inte som med långa värmeslingor.
Trådlös AI och app
IceGuard är kopplad till den lokala väderprognosen via trådlös kommunikation. Den AI-baserade styrningen anpassar driften efter kommande väderförhållanden, och enheten kan övervakas och styras via appen. Höljet är byggt i tjock aluminium – lätt, rostfritt och slagtåligt.
IceGuard i verkligheten
Från problem till funktion.

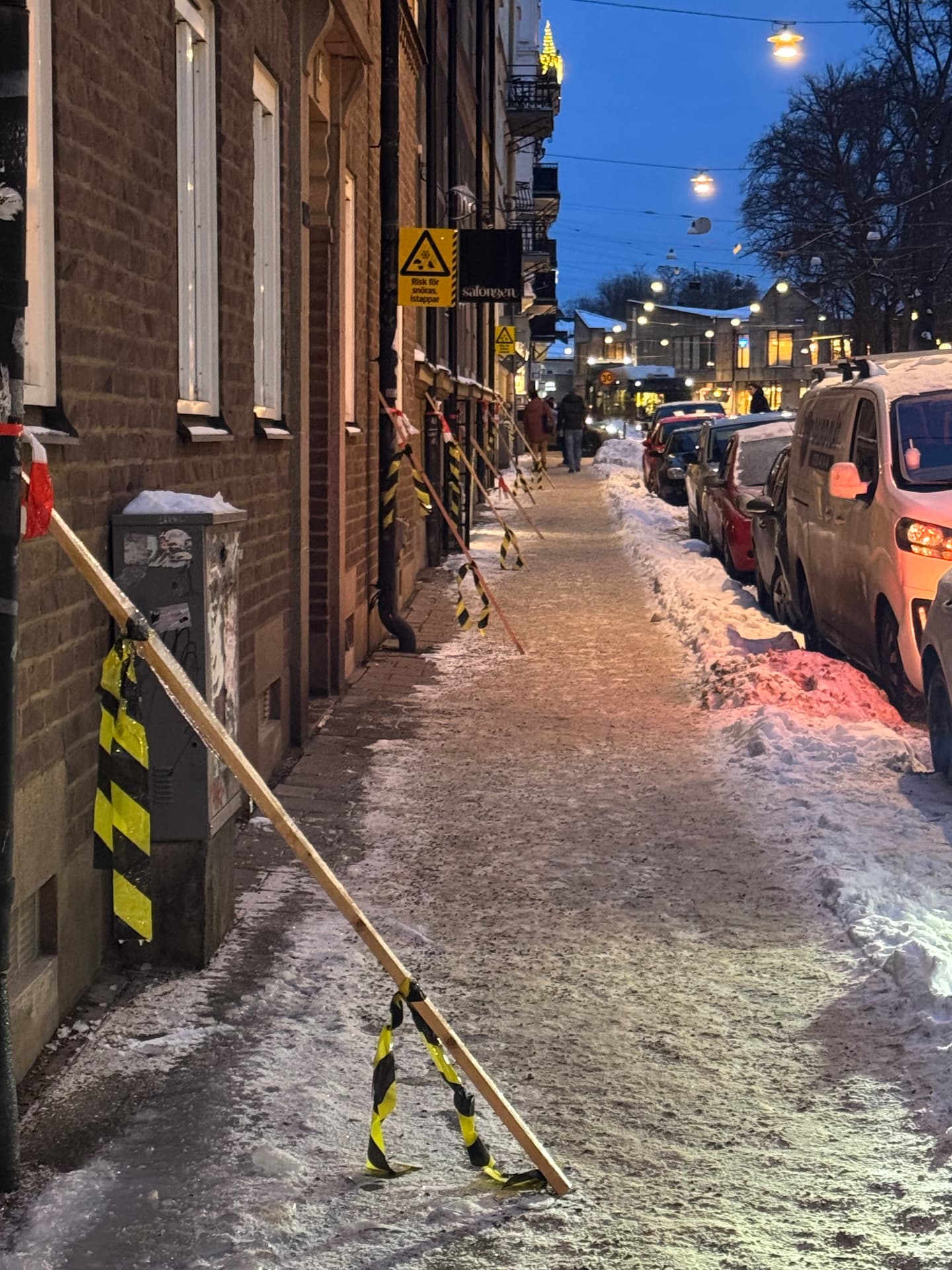

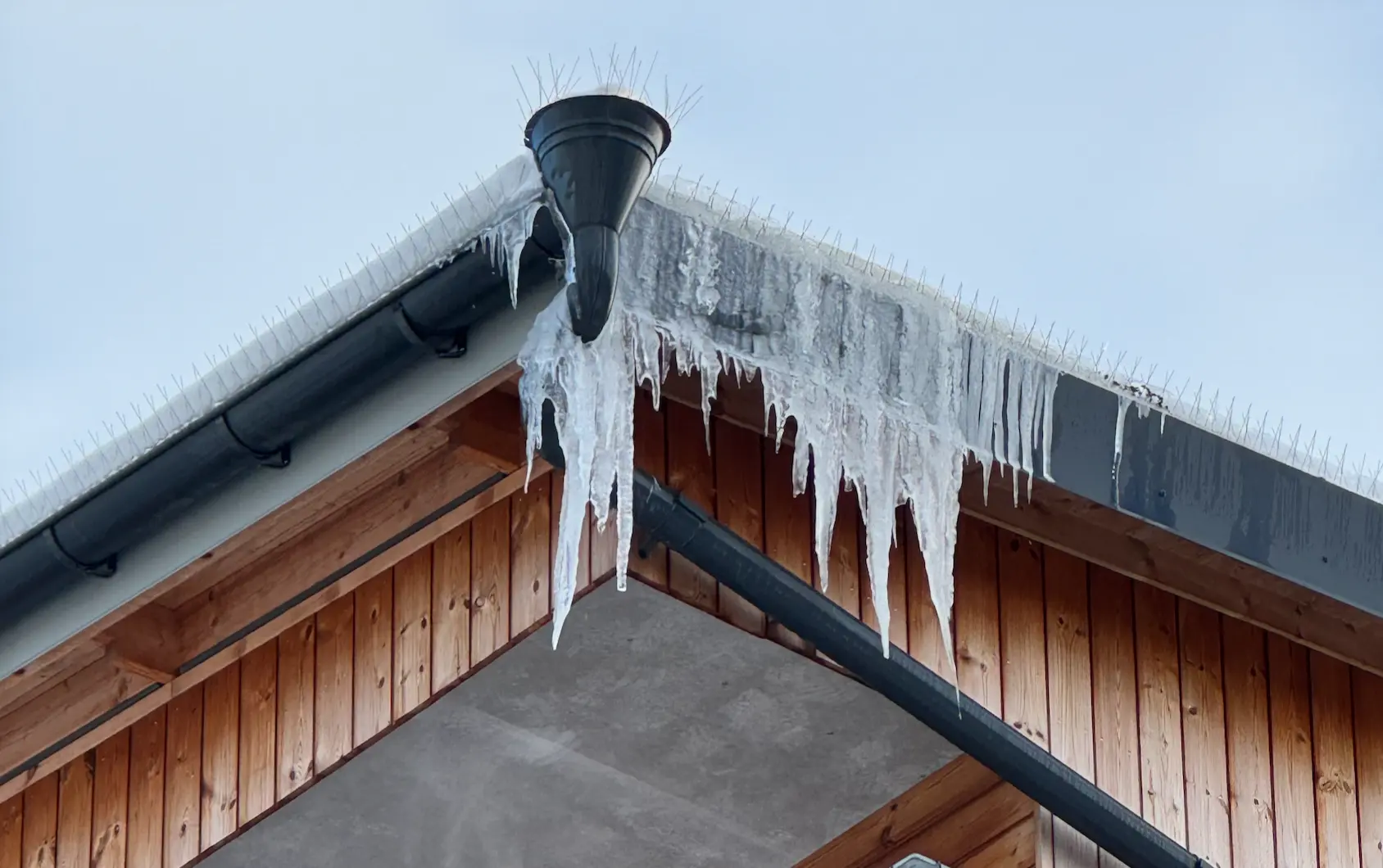

Is i stuprör och vid takfot skapar risker, avspärrningar och skador varje vinter. IceGuard monteras utvändigt och motverkar isbildningen där den uppstår.

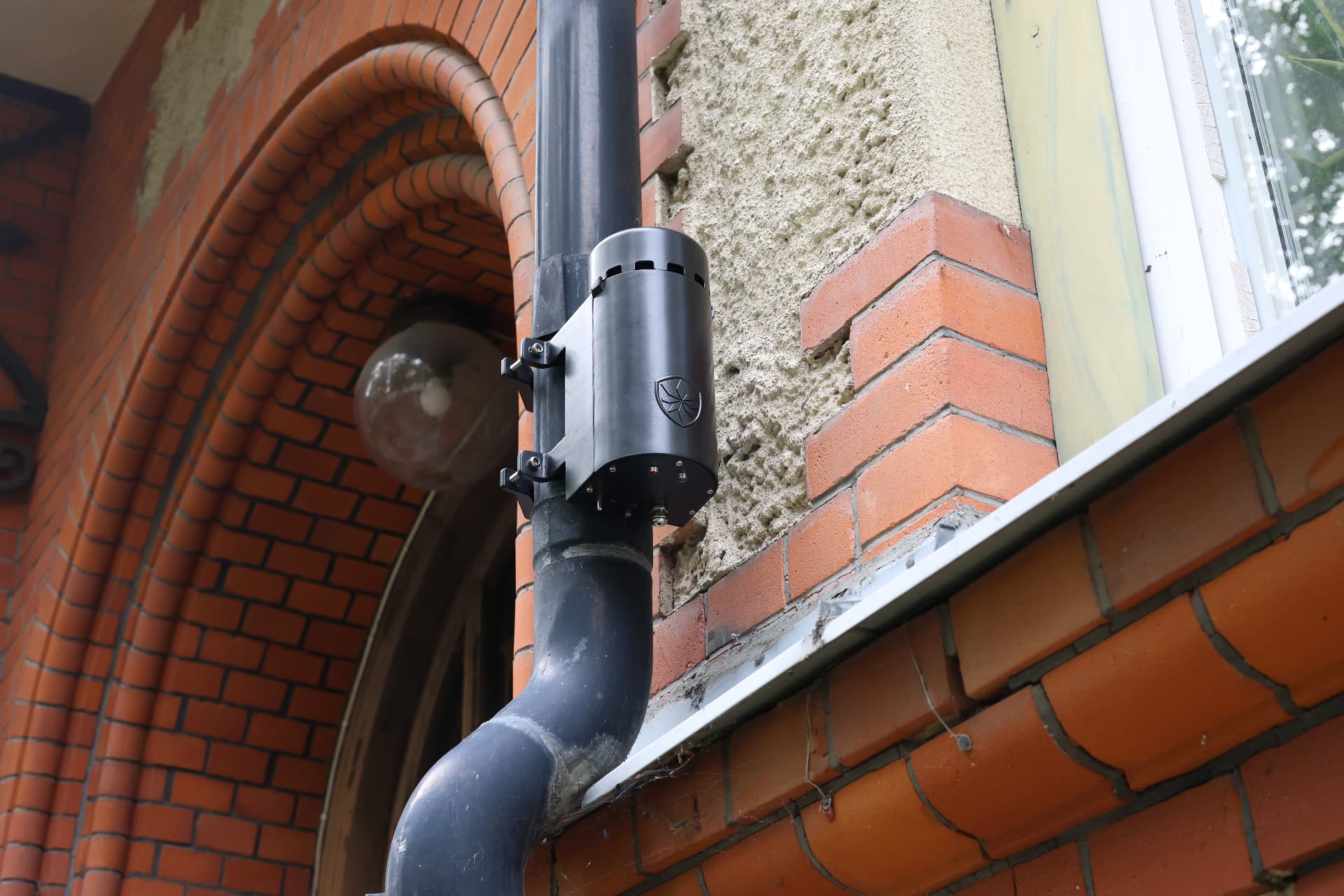

Utvändig montering i praktiken

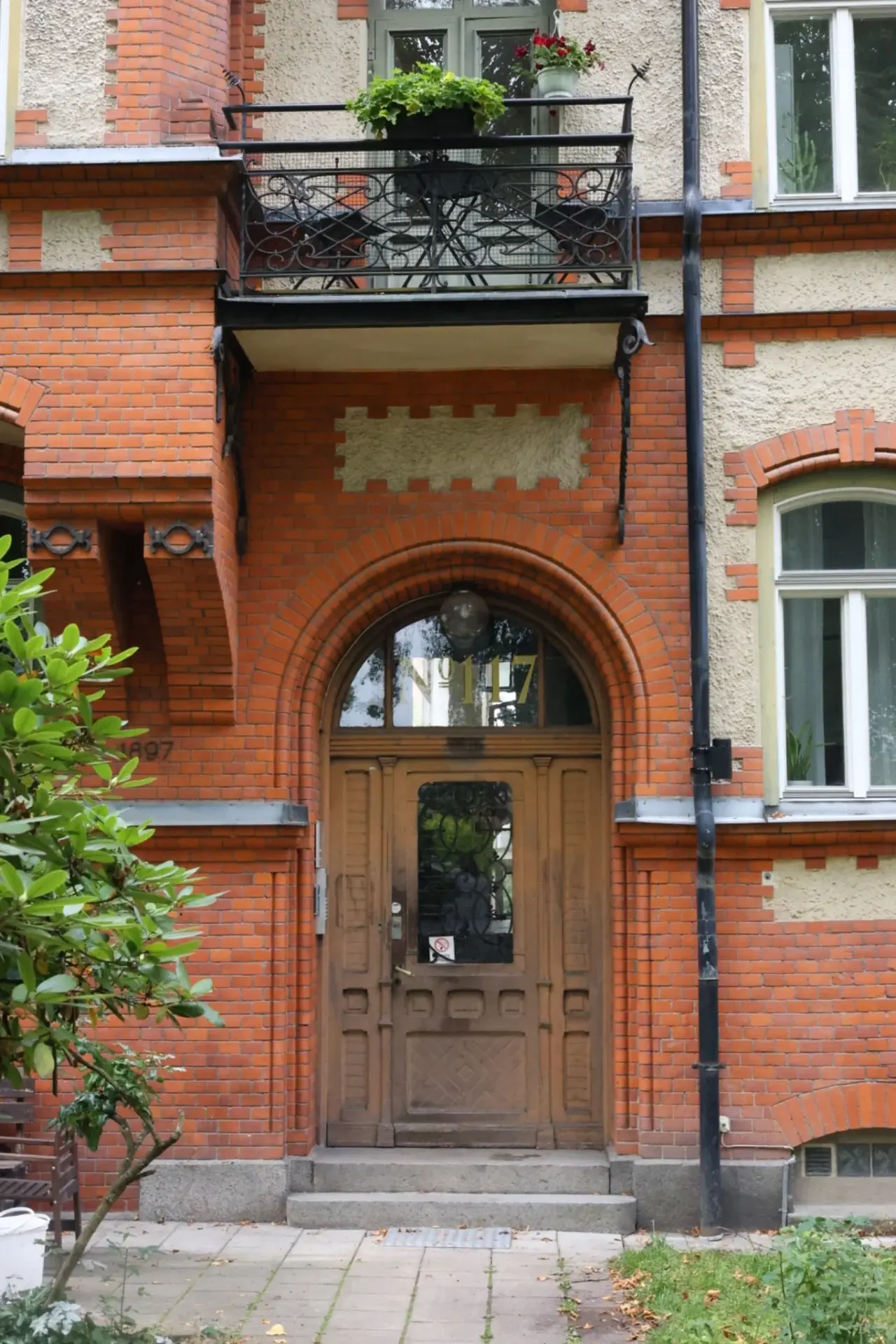

Så ser IceGuard ut på fastigheten
IceGuard monteras på utsidan av stupröret. Här visas installationen på längre avstånd, så att man tydligt kan se produktens verkliga placering och hur diskret den smälter in på fastighetens fasad.
Stuprörets insida hålls fri
Eftersom IceGuard monteras på utsidan ligger ingen värmeslinga inne i stupröret. Insidan hålls fri, så att regn- och smältvatten kan rinna genom röret utan att en värmeslinga ligger i vägen och fångar upp löv eller smuts.

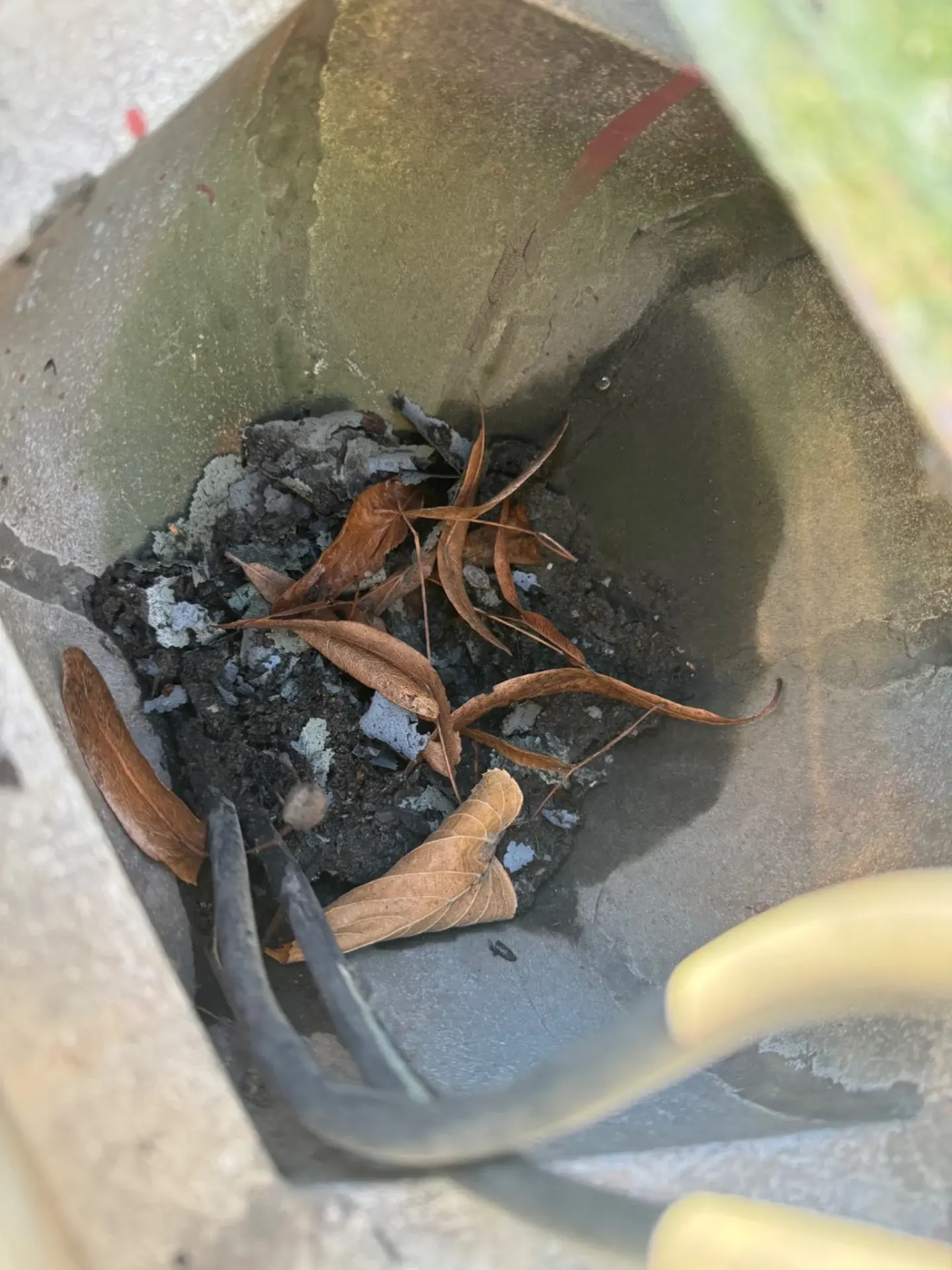

När värmeslingan bidrar till blockering
En traditionell värmeslinga placeras inne i stupröret. Löv, smuts och annat material kan fastna runt slingan och med tiden blockera röret. När röret blockeras störs det naturliga vattenflödet, vilket kan leda till att vatten samlas i röret eller rinner över.

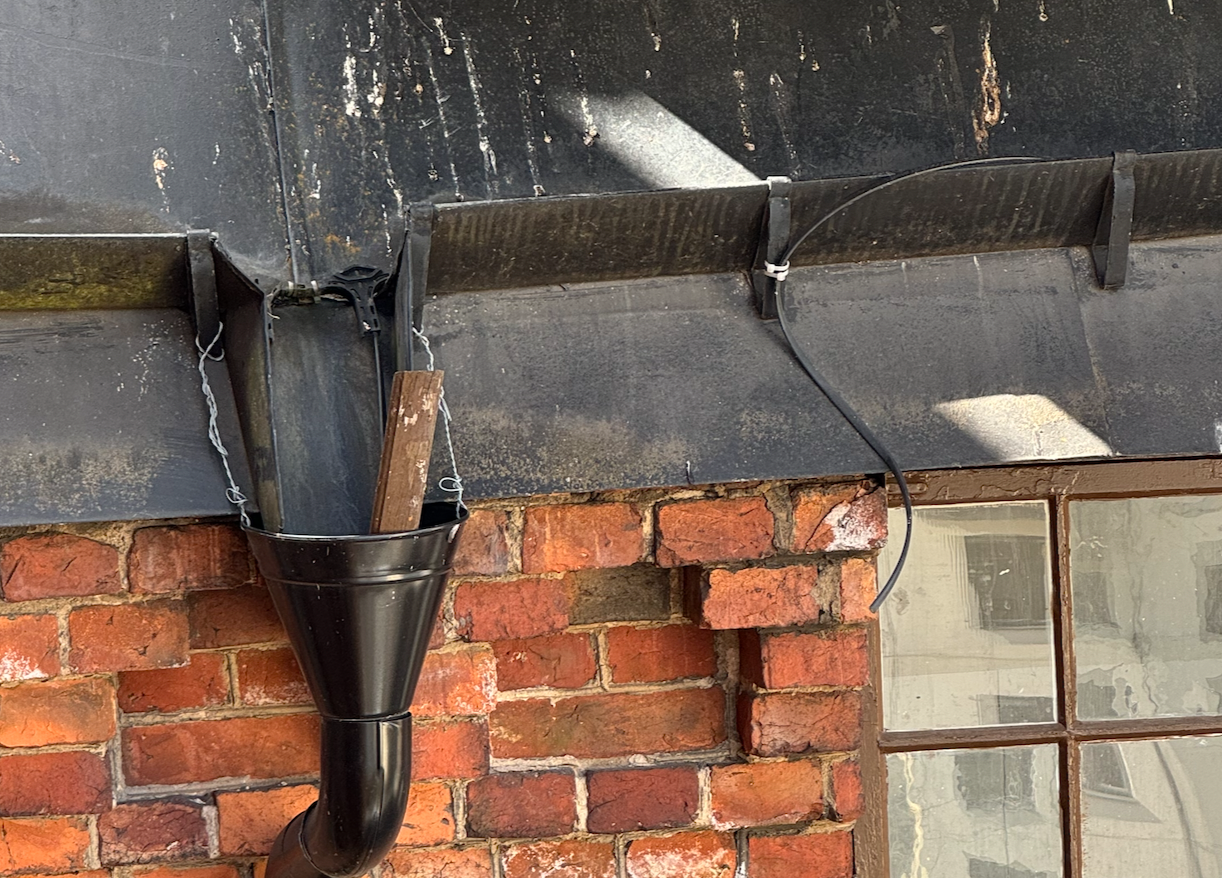

När värmeslingan inte går att få ut
När ett stuprör har blivit blockerat kan värmeslingan fastna inne i röret. Problemet blir särskilt tydligt när det blockerade eller skadade stupröret behöver bytas ut. Om värmeslingan inte går att dra ut måste den kapas för att röret ska kunna demonteras och bytas. Därefter behöver en ny värmeslinga dras genom systemet och installationen göras om, vilket innebär merarbete och ytterligare kostnader.
Trådlös AI-styrning
Kopplad till vädret. Styrd i appen.
IceGuard är via trådlös kommunikation kopplad till den lokala väderprognosen. Den AI-baserade styrningen anpassar driften efter rådande och kommande väderförhållanden, och systemet kan övervakas och styras via appen. Sensorstyrningen startar enheten automatiskt i den kritiska zonen för isbildning, 0 °C till –10 °C.
200W
ca 6 m från enheten, totalt ca 8,5 m
300W
ca 10 m från enheten, totalt ca 12,5 m
450W
ca 15 m från enheten, totalt ca 17,5 m
Fördelar med IceGuard
Den nya standarden för isfria stuprör.
Trådlös AI-kommunikation och appstyrning
IceGuard är via trådlös kommunikation kopplad till den lokala väderprognosen. Den AI-baserade styrningen anpassar driften efter rådande och kommande väderförhållanden. Systemet kan även övervakas och styras via appen.
Sensorstyrning
IceGuard startar automatiskt när temperaturen når den förinställda nivån (0 °C till –10 °C). Intervallet kan justeras manuellt om så önskas. Du behöver inte tänka på något – tekniken sköter sig själv.
Låg elförbrukning
Varje enhet fungerar oberoende, vilket gör att effektförlust inte uppstår som med långa värmeslingor. Tre effektnivåer – 200W, 300W och 450W – med ca-värden anpassade efter stuprörets höjd. IP45-klassad.
Enkel installation, året runt
Enheten monteras på utsidan av röret och kräver inte torrt väder – installation kan ske när som helst, även vintertid. IceGuard monteras 2,5 m från marken (minst 2 m för att uppfylla kraven för CE-märkning), vilket ger en enkel och säker installation.
Utvändig montering – inget hinder placeras inne i stupröret
IceGuard ligger utanför röret och stör inte vattenflödet. Värmeslingor inuti röret samlar lätt löv, mossa och skräp, vilket leder till stopp och översvämning.
Seriekoppling och utbyggnad
Vid extra långa stuprör kan flera IceGuard-enheter seriekopplas för jämn uppvärmning hela vägen. Enheten är dessutom förberedd för en extra 2,5 meter värmeslinga under enheten – särskilt användbart om stupröret slutar i en utkastare.
Snabb statuskoll på plats
När IceGuard är installerad ser du direkt om enheten har ström och om den är aktiv: grön indikatorlampa betyder att det finns ström, röd lampa betyder att enheten är igång och värmer.
Robust och vädertålig
Byggd i tjock aluminium – lätt, rostfri och slagtålig. Tål väder, vind och yttre påverkan. IP45-klassad, CE-märkt och utformad för att uppfylla relevanta krav enligt AMA.
Minimal underhåll
IceGuard kräver minimal underhåll – inga regelbundna ingrepp, ingen rensning av röret och inga kostsamma omdragningar av värmeslinga.
5 års garanti
IceGuard är konstruerad för lång livslängd. Därför lämnar vi 5 års garanti på produkten.
Varför isfria stuprör?
Säkerhet, fastighet och drift.
Ökad säkerhet
Fallande istappar och isbildning på marken orsakar olyckor varje vinter. IceGuard minskar risken för isbildning och istappar som orsakas av bristande avrinning.
Skydd för fastigheten
När vatten fryser expanderar isen och stupröret spricker, vilket skadar fasad, taksprång och hängränna. Isfria stuprör ger längre livslängd och färre kostsamma skador.
Förbättrad avrinning
Ett stuprör som hålls öppet året runt klarar regn och smältvatten utan att orsaka översvämning.
Minskade kostnader
Att anlita personal för att hacka is, rensa rör eller laga skador kostar varje år. Med IceGuard slipper du återkommande driftstörningar och reparationer.
Jämförelse
Nackdelar med traditionella värmeslingor.
Hög energiförbrukning
En värmeslinga drar omkring 40W per meter och står ofta på dygnet runt, oavsett behov.
Kostsam installation
500–800 kr per meter för material och arbete.
Komplicerad installation
Kräver torrt väder, mer tid och expertis samt ofta flera olika aktörer. För IceGuard behövs bara en elektriker.
Effektförlust över långa rör
Ju längre slingan är, desto mer effekt tappar den. Ofta krävs flera separata elmatningar.
Blockeringsrisk
Värmeslingan placeras inne i stupröret och kan fånga upp löv och smuts, vilket stör vattenflödet och kan orsaka översvämning. Om slingan fastnar eller blockeringen är svår att nå kan slingan behöva kapas och dras om, vilket medför extra kostnader.
Underhållskrävande och svår att felsöka
Regelbundna kontroller krävs för funktion och garanti.
Risk vid byte av stuprör
Slingan fastnar ofta i röret och måste kapas. Bytet kräver ofta skylift eller ställning, tillstånd och avstängda vägar – tidskrävande och mycket kostsamt.
Elförbrukning
Elförbrukning med och utan värmeslinga
Vid genomförd mätning förbrukade IceGuard cirka 197 W under stabil drift utan extra värmeslinga. Med den specialanpassade värmeslingan ansluten uppmättes cirka 254 W. Värmeslingan ökade därmed effekten med cirka 57 W, motsvarande ungefär 29 procent.
Eftersom IceGuard använder ett självreglerande PTC-värmeelement är effekten högre vid kallstart och sjunker automatiskt när enheten når sin arbetstemperatur.
| Mätvärde | Utan värmeslinga | Med värmeslinga | Skillnad |
|---|---|---|---|
| Ström vid stabil drift | ca 0,86 A | ca 1,10 A | ca +0,24 A |
| Effekt vid stabil drift | ca 197 W | ca 254 W | ca +57 W |
| Energi per drifttimme | ca 0,197 kWh | ca 0,254 kWh | ca +0,057 kWh |
| Effektökning | – | – | ca 29 % |
Mätvärdena är hämtade från ett praktiskt test vid cirka 233 V. Den verkliga effekt- och energiförbrukningen kan variera beroende på omgivningstemperatur, väderförhållanden, installation och inställd styrning.
IceGuard är sensorstyrd och arbetar endast när temperatur- och väderförhållandena kräver det. Den verkliga energiförbrukningen ska därför inte beskrivas som kontinuerlig drift dygnet runt.
Värmeslinga
Specialanpassad och kapningsbar värmeslinga
IceGuard kan kompletteras med en specialanpassad värmeslinga för den nedre delen av stupröret. Lösningen rekommenderas särskilt när stupröret avslutas med en utkastare i stället för att vara anslutet till mark- eller dagvattensystem.
Värmeslingan kan under testförhållanden uppnå en temperatur på cirka 55 °C. Temperaturen bidrar till att motverka isbildning i den del av stupröret som ligger nedanför IceGuard.
Värmeslingan kan kapas och anpassas efter den längd som krävs för den aktuella installationen. På så sätt används endast den längd som behövs.
Viktigt
Kapning, avslutning och elektrisk anslutning av värmeslingan ska utföras enligt tillverkarens anvisningar av ett elinstallationsföretag som är registrerat hos Elsäkerhetsverket för rätt typ av arbete. Slingan får endast kapas inom tillverkarens godkända längdintervall och ska förses med rätt avslutning och tätning. Användaren får inte själv kapa eller ansluta värmeslingan.
- Specialanpassad för IceGuard
- Kan anpassas till installationens längd
- Uppnår cirka 55 °C under testförhållanden
- Motverkar isbildning nedanför IceGuard
- Rekommenderas för stuprör med utkastare
- Ansluts och anpassas av registrerat elinstallationsföretag

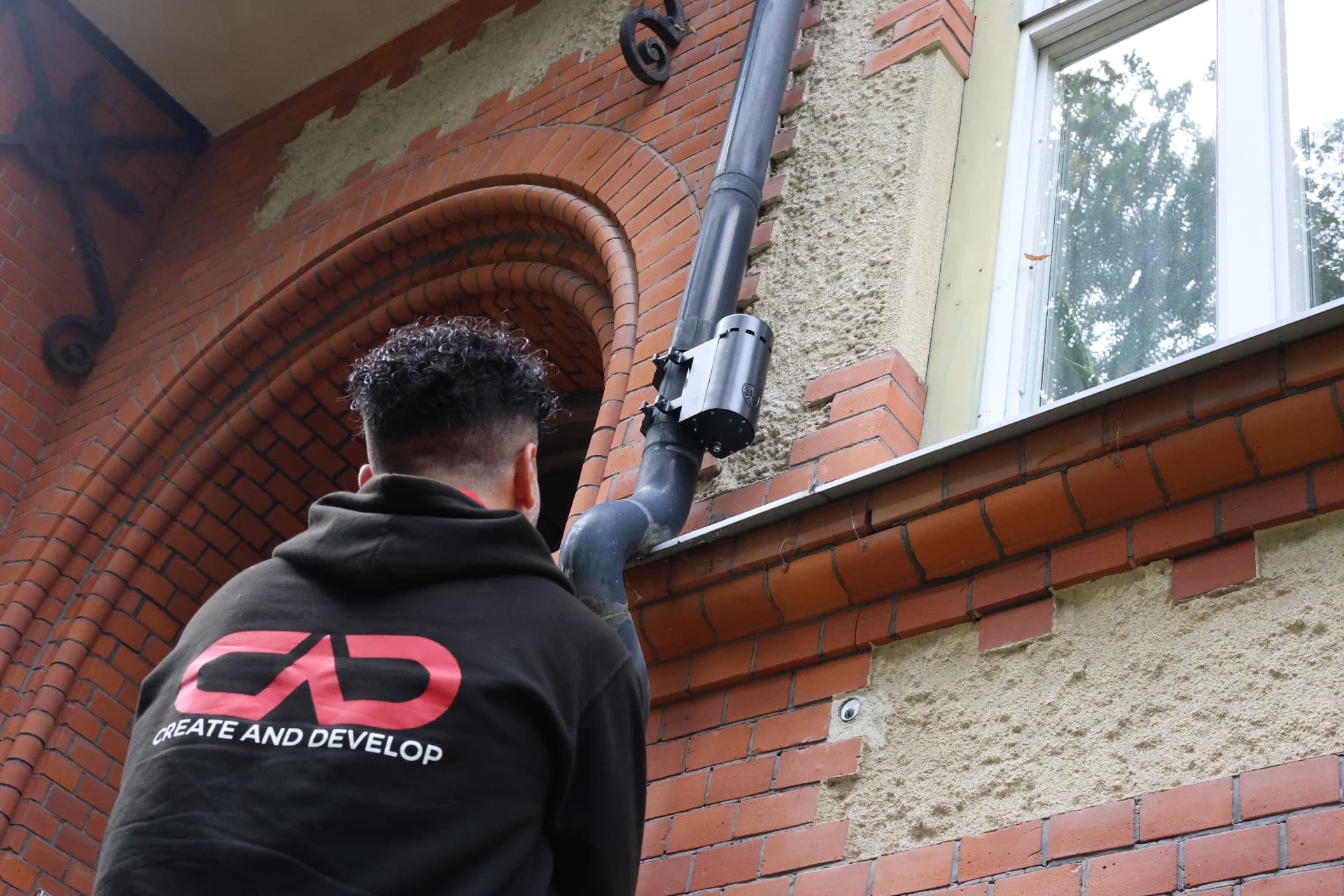

Monteringsguide
Monteringsguide – Så installerar du IceGuard
⚠ Varning – Risk för elchock och brand
All fast elinstallation och elektrisk anslutning ska utföras av ett elinstallationsföretag som är registrerat hos Elsäkerhetsverket för rätt typ av arbete.
IceGuards hölje får endast öppnas av en person med rätt kompetens inom ramen för elinstallationsföretagets egenkontrollprogram.
Räckvidd per modell
- 200 W – värmer cirka 6 meter från enheten – total stuprörshöjd cirka 8,5 meter.
- 300 W – värmer cirka 10 meter från enheten – total stuprörshöjd cirka 12,5 meter.
- 450 W – värmer cirka 15 meter från enheten – total stuprörshöjd cirka 17,5 meter.
Den totala höjden är beräknad utifrån att IceGuard monteras cirka 2,5 meter över marknivå.
Passar runda och fyrkantiga stuprör
IceGuard kan monteras på både runda och fyrkantiga stuprör.
- Runda stuprör: 90–120 mm i diameter.
- Fyrkantiga stuprör: monteras med en särskild anpassningsmodul.
Passar även fyrkantiga stuprör
01
Välj rätt modell
Mät höjden på stupröret och välj rätt effektnivå. Vid extra långa stuprör finns inbyggd möjlighet för seriekoppling av flera enheter.
02
Förbered stupröret
Kontrollera att röret är fritt från blockeringar, ta bort eventuell gammal värmeslinga och rensa bort löv, mossa och skräp från insidan av röret.
03
Montera IceGuard
Borra ett hål på 30 mm i diameter, 2,5 meter ovan marknivå (minst 2 m krävs för att uppfylla CE-märkningens säkerhetskrav). Montera enheten med de två medföljande fästkonsolerna och fyra rostfria skruvar – dra inte åt för hårt.
04
Säkerställ översvämningsskydd
Det måste finnas en skarv eller öppning en bit under enheten. Om röret blockeras underifrån leds vattnet ut genom öppningen innan det når enheten.
05
Anslut elen
Endast behörig elektriker får öppna höljet och ansluta elen. Fabriksinställning: enheten aktiveras vid 0 °C till –10 °C (justerbart). IceGuard ska ha egen säkring och får inte dela elmatning. Enheten är förberedd för en extra 2,5 m värmeslinga.
06
Installera strömbrytare
Låt elektrikern installera en separat strömbrytare på lättåtkomlig plats, så att enheten enkelt kan stängas av när det inte finns risk för snö eller is. Det sparar energi och förlänger livslängden.
